Descripción del proyecto

Cartografía de canalizaciones enterradas
Radiodetección

Características

Actualmente, muchas cartografías están incompletas o con datos erróneos, siendo su indicación aproximada. Una de las formas posibles de corregir o completar éstas cartografías es la localización de las redes y su correcto posicionamiento para actualizar éstos planos, en el momento de las actuaciones.

Ocean Winds presenta 2 soluciones sencillas y rápidas de utilizar.

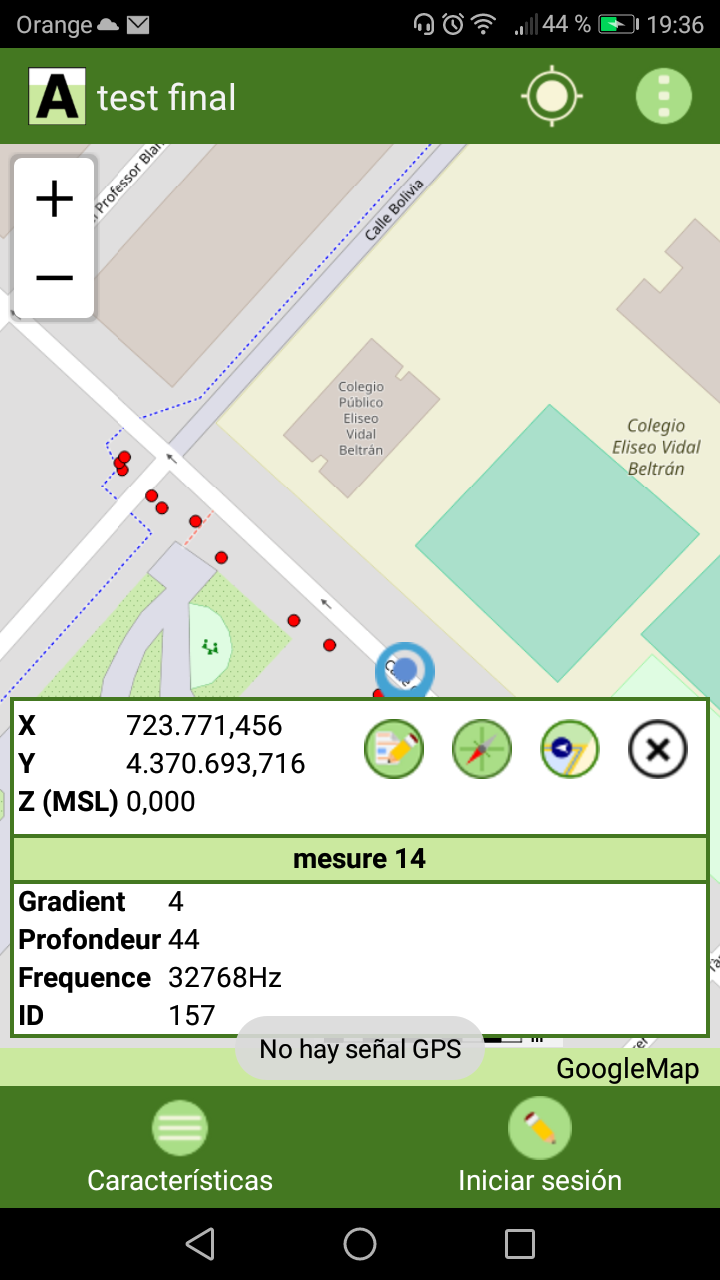

  • Una primera solución de cartografía que integra un detector RD8100, tanto para los modelos sin detección de balizas como para los de detección de balizas (nuevo modelo RD8100RF), la aplicación RDMAP de Radiodetection descargable de Google Play, y un GPS. Ésta primera solución es una forma rápida y sencilla de cartografiar y clasificar las canalizaciones detectadas con el localizador RD8100. Sus principales características son :                                                                                                                                        – Marcaje en tiempo real de las líneas detectadas sobre un entorno de Google Maps.                                      – Clasificación de las líneas detectadas.                                                                                                                                – Exportación de las mediciones realizadas en formato CSV y KML para Google Earth.                                      – Permite el uso de 3 GPS distintos : GPS interno del localizador, GPS interno del terminal y GPS externo de precisión.
  • Una segunda solución que integrando los mismo elementos (colector de GPS de precisión (submétrica, decimétrica o centimétrica), y un software de toma de datos que integre el GPS externo y el detector de tuberías / cables RD8000/RD8100), permite funcionalidades ampliadas gracias al software de recolección de datos y que permite reflejar las siguientes características:                                                             – Posición y profundidad de la red detectada.                                                                                                                    – Identificación de la línea detectada.                                                                                                                                     – Poder reflejar la posición de elementos auxiliares de las infraestructuras, como son las válvulas, hitos de posición, etc.                                                                                                                                                                               – Poder crear librerías de datos configurables para reflejar todos los datos necesarios para una completa cartografía.

Alcance de suministro

  • Localizador de servicios: a elegir según necesidad del proyecto.
  • RD8100, PCMx, GEORADAR, EQUIPOS YA EXISTENTES.
  • Software de toma de datos.
  • Colector GPS externo.

Opciones

  • Software de descarga de datos para análisis y creación de librería de datos.
  • Accesorio de sujección del móvil/tablet al localizador RD8100/PCMx
